 1. Tujuan [Kembali]


   A.Mengetahui serta memahami aplikasi dari transistor dalam rangkaian listrik

   B.Mampu menerapkan dan menjelaskan prinsip cara kerja setiap rangkaian

   C.Mampu membuat rangkaian


2.  Alat dan Bahan [Kembali]

  1. Baterai

    Baterai merupakan perangkat yang digunakan untuk memberi daya terhadap alat yang membutuhkan aliran listrik. baterai juga merupakan komponen elektronika penghasil sumber tegangan pada rangkaian.




          2. Amperemeter




    Amperemeter adalah alat untuk mengukur kuat arus yang mengalir dalam rangkaian.



            3. Transistor


  Transistor adalah sebuah komponen elektronika yang digunakan untuk penguat, sebagai sirkuit pemutus, sebagai penyambung, sebagai stabilitas tegangan, dan modulasi sinyal. Transistor memiliki 3 terminal.



            4. Grounding

    Grounding berfungsi sebagai proteksi peralatan elektronik atau instrumentasi sehingga dapat mencegah kerusakan akibat adanya bocor tegangan dan untuk menetralisir cacat (noise) yang disebabkan baik oleh daya yang kurang baik ataupun kualitas komponen yang tidak standar.


3. Dasar Teori [Kembali]

Transistor NPN merupakan persambungan tiga susunan lapisan bahan semikonduktor yaitu bahan n, bahan p, dan bahan n sedangkan transistor PNP merupakan persambungan tiga susunan lapisan bahan semikonduktor yaitu bahan p, bahan n, dan bahan p

    Konfigurasi transisitor yang paling sering ditemui pada gambar 3.12 untuk transisitor pnp dan npn.ini disebut konfigurasi emitor-umum karena enitornya umum atau mengacu pada terminal input dan output.

    Arus emitor,kolektor dan basis ditampilkan dalam arus konvensional aktualnya arah arus.meskipun konfigurasi transistor telah berubah, arus relasi yang dikembangkan sebelumnya untuk konfigurasi basis umum masih dapat diterapkan.artinya, IE= IC + IB and IC=α IE

    Untuk konfigurasi umum emiter, karakteristik keluarannya adalah plot dari file arus keluaran(IC) versus tegangan keluaran (VCE) untuk berbagai nilai arus masukan (IB). Karakteristik masukan adalah plot arus masukan (IB) versus tegangan masukan (VBE) untuk rentang nilai tegangan keluaran (VCE)

    Wilayah aktif untuk konfigurasi pemancaran bersama adalah bagian dari kuadran kanan atas yang memiliki linearitas terbesar,yaitu wilayah dimana kurva untuk IB hampir lurus dan berjarak sama. Pada gambar 3.13a disebelah kanan garis putus-putus vertikal di  VCEsat dan diatas kurva IB sama dengan nol. Wilayah sebelah kiri VCEsat disebut wilayah saturasi.

    Wilayah cutoff untuk konfigurasi umum emiter tidak didefinisikan dengan baik seperti untuk konfigurasi umum base.perhatikan karakteristik kolektor pada gambar 3.13 bahwa IC tidak sama dengan nol jika IB adalah nol.untuk konfigurasi umum base, ketika arus masuk IE sama dengan nol,arus kolektor hanya sama dengan ICO,arus saturasi balik ,sehingga kurva IE=0 dan sumbu tegangan adalah untuk semua tujuan praktis.


Perbedaan karakteristik kolektor dapat diturunkan melalui persaaman :


Substitusi

Rumusan


Gambar 3.14 kondisi disekitar arus yang baru ini ditunjukkan oleh referensi yang ditetapkan




  •  Beta (β)

         Dalam mode DC, level Ic dan Ib terkait dengan kuantitas yang disebut beta dan ditentukan oleh persamaan berikut:


Untuk situasi AC, beta ac telah didefinisikan sebagai berikut:



Suatu hubungan dapat dikembangkan antara β dan  α menggunakan hubungan dasar yang telah diperkenalkan sejauh ini.menggunakan β = IC/IB dimana IB sama dengan IC/β dan dari α = IC/IE dimana IE = IC/α menjadi persamaan berikut

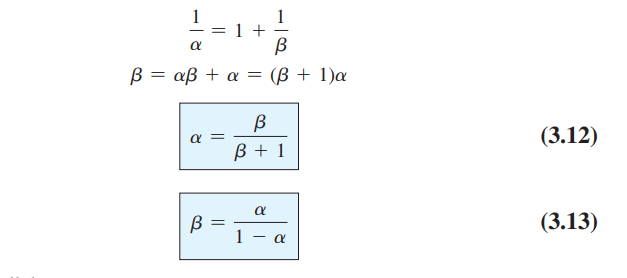

Dan membagi kedua sisi persamaan dengan IC akan menghasilkan



diturunkan menjadi:

seperti ditunjukkan pada gambar 3.13a beta adalah parameter yang sangat penting karena menyediakan hubungan langsung antara level arus input dan output sirkuit untuk konfigurasi emitor umum. persamaannya adalah sebagai berikut


  • Bias

    Bias yang tepat dari penguat common-emitter dapat ditentukan dengan cara yang diperkenalkan untuk konfigurasi common base .asumsikan bahwa dengan resistor npn seperti yang ditunjukan pada gambar 3.18 dan diminta untuk menerapkan bias yang tepat untuk menempatkan perangkat di wilayah aktif


Langkah pertama adalah menunjukkan arah IE seperti yang ditetapkan oleh panah di transistor simbol seperti pada Gambar 3.18b.

Langkah kedua, arus lainnya diperkenalkan seperti yang ditunjukkan, mengikuti hukum Kirchhoff saat ini: IC + IB = IE. Artinya, IE adalah jumlah dari IC dan IB dan baik IC dan IB harus memasuki struktur transistor.

Langkah ketiga, persediaannya diperkenalkan dengan polaritas yang akan mendukung arah IB dan IC yang dihasilkan seperti yang ditunjukkan pada Gambar 3.18c untuk melengkapi gambar. Pendekatan yang sama dapat diterapkan pada transistor pnp. Jika transistor pada Gambar 3.18 adalah transistor pnp, semua arus dan polaritas pada Gambar. 3.18c akan dibalik.





  •  Breakdown Region

Pada Gambar 3.19 ditunjukkan karakteristik dampak pada tingkat VCE yang tinggi. Pada tegangan kolektor-emitor maksimum ketika tetap berada di wilayah operasi stabil yang aktif, Pada arus basis tingkat tinggi, arus hampir naik secara vertikal, sedangkan pada tingkat yang lebih rendah suatu medan/wilayah meningkat. Wilayah ini sangat penting karena peningkatan arus menghasilkan penurunan tegangan— berbeda dari elemen resistif mana pun di mana peningkatan arus menghasilkan peningkatan penurunan potensial melintasi resistor. Daerah seperti ini dikatakan memiliki sebuah Karakteristik resistansi negatif.

Meneliti daerah kerusakan transistor di emitor bersama konfigurasi.



4. Percobaan, Problem, Example [Kembali]


  • Prosedur percobaan :
  1. siapkan komponen rangkaian yang diperlukan pada proteus.
  2. susunlah komponen-komponen tersebut sesuai petunjuk menjadi suatu rangkaian yang kompleks.
  3. setelah semua komponen terangkai, maka cobalah untuk menjalankannya.



  • Rangkaian 1




  • Rangkaian 2




  • Rangkaian 3



  •    Example

1.    Dengan menggunakan karakteristik gambar 3.13. Tentukan IC pada IB = 30 30 µA dan VCE = 10V

           Solusi

           Di persimpangan IB = 30 µA dan VCE = 10V, IC= 3,4 mA

2.    Dengan menggunakan karakteristik gambar 3.13, tentukan Ic pada Vbe=0,7 V dan Vce=15V

Solusi :

Menggunakan Gambar 3.13b, IB=20 µA dan pada Vbe=0,7 V. dari gambar 3.13a kita menemukan bahwa IC=2,5 mA di persimpangan IB =20 A dan Vce=15V



  • Problem

1.   Jelaskan ICBO dan ICEO. Bagaimana perbedaan antara keduanya?, Bagaimana hubungannya?, apakah besarnya sama?

               Jawaban :

               ICBO dan ICEO adalah dua parameter yang berbeda, ICBO berarti arus bocor c-b dengan rangkaian                         terbuka emitor, ini diperkuat ketika dalam mode emitor bersama, dengan ICEO (rangkaian terbuka basis)                 ditambahkan ke arus basis. Oleh karena itu istilah ICEO = (1+β)ICBO , yang memperhitungkan arus bocor,                 dimana ICBO termasuk dalam I­CEO.


2.    Hitunglah nilai RC dan RE! jika diketahui VCC = 12V, VEE = 6,4V. Dan pada titik kerja Q nilai IE= 2mA dan VCB = 6V

            Jawab :

                VCC= (IC x RC) + VCB

                12V = 2mA.  RC + 6V

                 RC = 3 ohm



                 VEE = IE.RE + VEB

                   6,4V = 2mA . RE + 0

                RE = 3,2 k ohm

3.    Sebuah rangkaian CE menggunakan sebuah BJT yang mempunyai resistansi collector RC = 6,8k dan catu daya VCC = 10V. Tentukan harga tegangan bias VBE yang diperlukan untuk mengoperasikan transistor pada VCE = 3,2V!

            Jawab :


5. Video Simulasi, Pilihan Ganda [Kembali]

  • Video Rangkaian
  1. Rangkaian 1


2. Rangkaian 2



3. Rangkaian 3

  • Pilihan Ganda

1.    Pada transistor npn, pembawa mayoritas pada basis adalah :

a. Elektron bebas

b. Lubang

c. Tidak ada

d. Keduanya


Jawab : A

Pada prinsipnya pengoperasian transistor PNP dan NPN menggunakan pemanfaatan yang disebut dengan hole dan elektron yang di desain sedemikian rupa sehingga akan menghasilkan jenis transistor tertentu.Secara umum pada transistor PNP, pembawa muatan mayoritas adalah “hole”, sedangkan pada transistor NPN pembawa muatan mayoritas adalah “elektron”transistor jenis PNP menggunakan pembawa arus hole


2.    Menaikkan tegangan sumber kolektor akan menaikkan :

a. Arus basis

b. Arus kolektor

c. Arus emiter

d. Tidak ada jawaban yang benar


Jawab : B

Arus inilah yang diinjeksikan ke daerah basis oleh emitor, yang sebagian besar kemudian berlanjut ke kolektor dan keluar ke beban kolektor. Hal ini yg membuat ketika tegangan sumber kolektor di naikkan maka arus kolektor juga ikut naik


3.   Jika resistor kolektor turun menjadi nol dalam sebuah rangkaian berbias basis, garis beban akan :

a. Horisontal

b. Vertikal

c. Tak berguna

d. Datar


Jawab: B

Dalam rangkaian berbias basis, apabila tahanan pada kolektor di turunkan menjadi nol, maka tahanan akan tidak berjalan yg menyebabkan garis tahanan atau beban akan konstan dan membentuk garis Vertikal


6. Download [Kembali]
